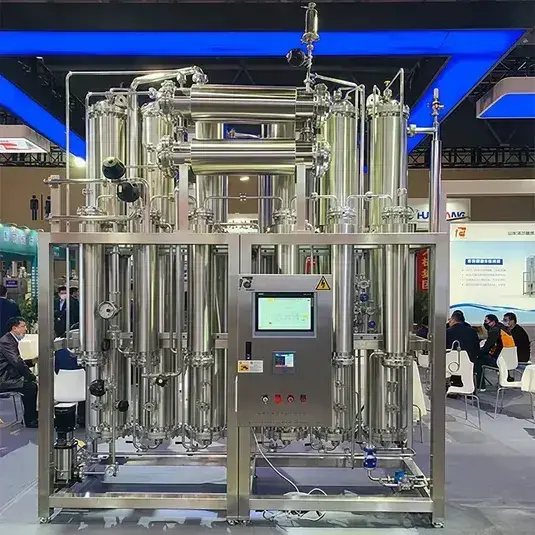

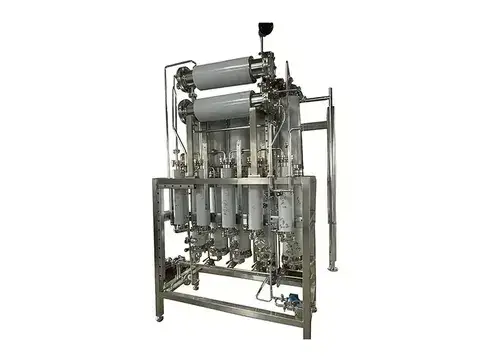

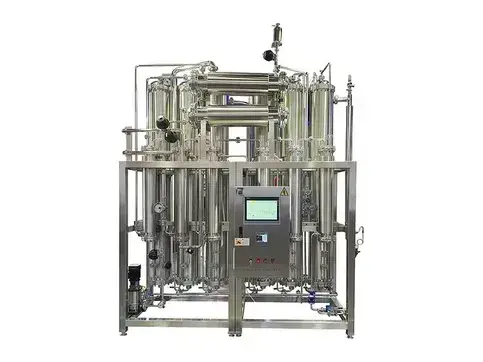

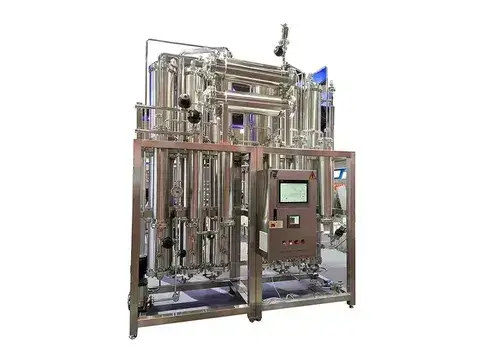

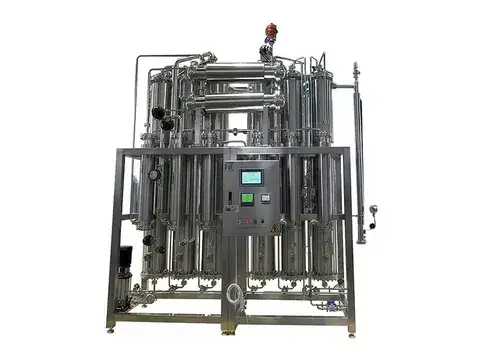

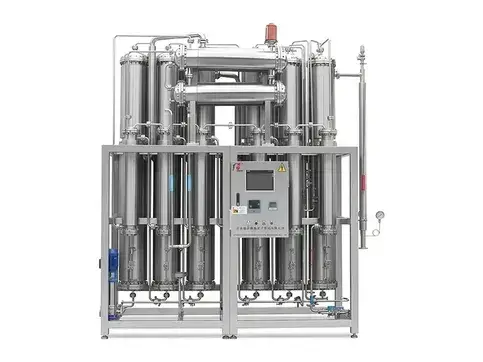

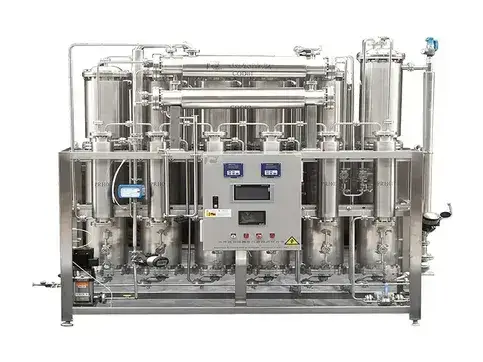

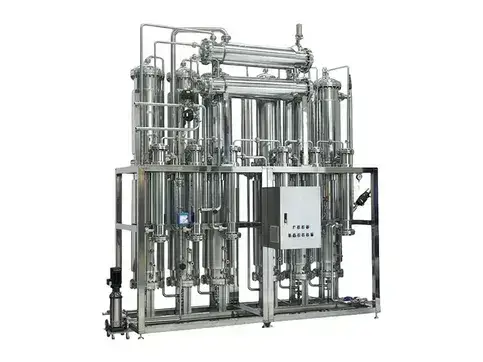

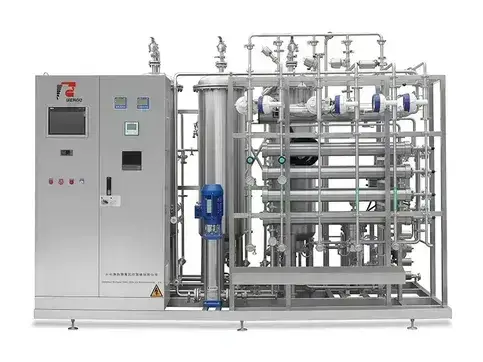

وحدة تقطير المياه متعدد التأثيرات
يتطلب إنتاج مياه الحقن (WFI) تبخير مستقر، واستعادة فعالة للحرارة، وفصل موثوق للبخار النقي عن مياه التغذية. صمم نظام تقطير المياه متعدد التأثيرات لتحويل مياه التغذية المطابقة للمواصفات إلى مياه حقن (WFI)، من خلال مراحل متتابعة تشمل التسخين المسبق، والتبخير بنظام الغشاء الساقط (falling-film)، وفصل البخار عن الماء، والتكثيف، ومراقبة الموصلية المباشرة. تساعد هذه العملية مصنعي المستحضرات الدوائية على ضمان إنتاج مياه حقن بجودة ثابتة، مع الاستفادة بشكل أفضل من البخار الثانوي والحد من الفاقد غير الضروري للطاقة.
تم تصميم نظام التقطير متعدد التأثير لاستخدام المياه النقية كماء تغذية والبخار الصناعي كمصدر للحرارة لإنتاج مياه تحضير الأدوية المعدة للحقن (WFI) عالية النقاء. حيث تلبي مياه الحقن المنتجة بالكامل المتطلبات الصارمة للدستور الصيدلاني الصيني (CP 2020)، الدستور الصيدلاني الأمريكي (USP 43)، والدستور الصيدلاني الأوروبي (EP 10)، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصيدلانية.

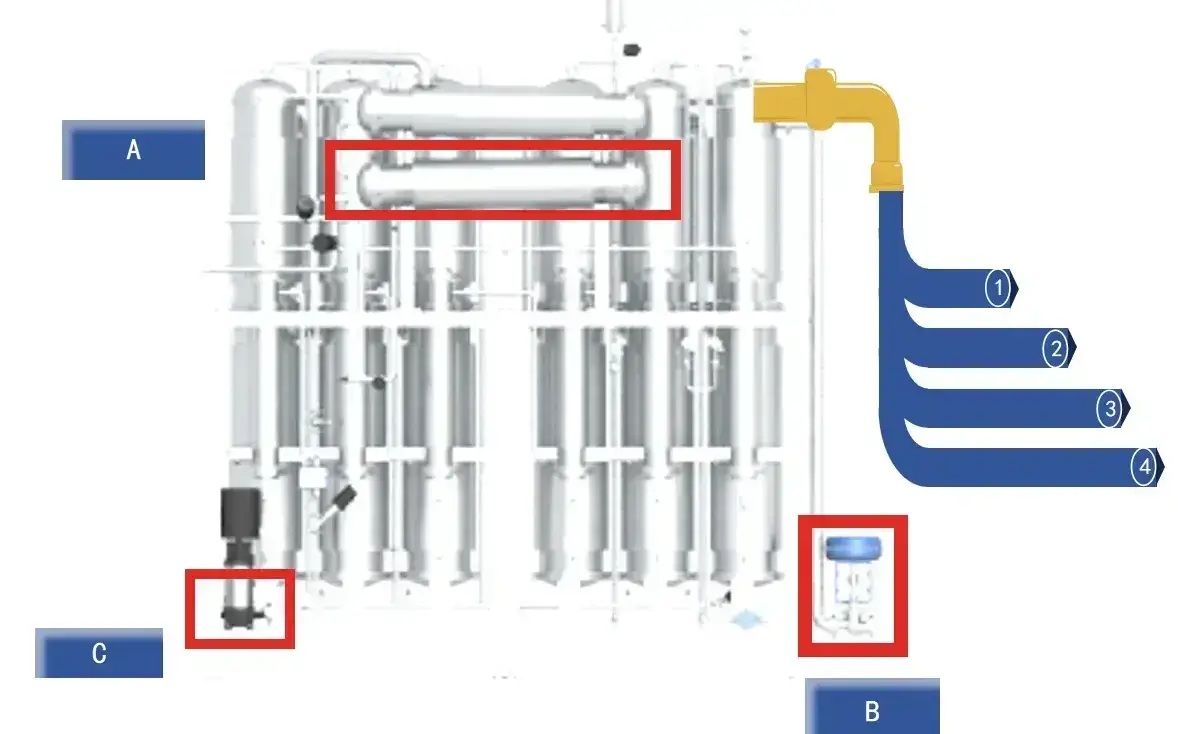

- تضخ مياه التغذية المطابقة للمواصفات عبر مضخة متعددة المراحل وتدخل إلى المكثف، حيث تبدأ عملية التبادل الحراري. بعد ذلك، تمر مياه التغذية عبر كل وحدة تسخين أولي. وفي كل من المكثف ووحدات التسخين الأولي، يتم تسخين المياه بواسطة البخار الثانوي، والمياه المقطرة، ومكثفات البخار الصناعي؛ مما يساعد في استعادة الحرارة من العملية وتحسين كفاءة الطاقة الإجمالية.
- بعد التسخين الأولي، تدخل مياه التغذية إلى موزع المياه في المبخر ذي التأثير الأول (المرحلة الأولى). ترش المياه داخل أنابيب التسخين وتنساب على طول جدار الأنبوب في شكل غشاء رقيق. وتدعم عملية التبخر هذه المعروفة بتبخر الغشاء الساقط (falling-film evaporation)، انتقال الحرارة بكفاءة وتضمن توليد مستقر للبخار.
- يدخل البخار الثانوي المحمل بقطرات الماء إلى جهاز فصل البخار عن الماء قادم من أسفل أنابيب التسخين. وبعد عملية الفصل، ينتقل البخار النقي إلى المرحلة التالية (التأثير التالي) ليستخدم كبخار تسخين، بينما تستمر مياه التغذية غير المتبخرة في التدفق نحو المرحلة التالية. وتتكرر هذه العملية عبر مراحل متعددة، مما يتيح إعادة استخدام البخار الثانوي تدريجياً.
- يجمع البخار النقي الناتج عن المرحلة الأخيرة مع المياه المكثفة من جميع المراحل، باستثناء المرحلة الأولى. وبعد التبريد وإزالة الغازات غير القابلة للتكثف، تصبح المياه المقطرة الناتجة صالحة للحقن (WFI). وفقاً للطراز، قد يشتمل النظام على جهاز للتصريف المستمر للغازات غير القابلة للتكثف.
- عند مخرج النظام، تراقب جودة المياه المنتجة باستمرار عبر قياس الموصلية الكهربائية. توجه المياه المقطرة المطابقة للمواصفات لاستخدامها كمياه للحقن (WFI)، بينما تصرف المياه غير المطابقة؛ مما يساعد في حماية العمليات الصيدلانية اللاحقة وضمان موثوقية الرقابة على جودة المياه.
| الموديل | القدرة الإنتاجية (لتر لكل ساعة) | استهلاك البخار الصناعي (لتر لكل ساعة) | استهلاك مياه التغذية (لتر لكل ساعة) | استهلاك مياه التبريد (لتر لكل ساعة) | الأبعاد (مم) |
|
|
≥100 | 30 | 110 | 80 | 1080×585×2800 |
|
|
≥300 | 80 | 330 | 170 | 1760×755×3000 |
|
|
≥500 | 115 | 550 | 190 | 2000×805×3500 |
|
|
≥1000 | 250 | 1100 | 350 | 2300×1000×4000 |
|
|
≥1000 | 210 | 1100 | 0 | 2930×1000×4000 |
|
|
≥2000 | 440 | 2200 | 0 | 3650×1200×4100 |
|
|
≥3000 | 670 | 3300 | 0 | 3800×1200×4200 |
|
|
≥4000 | 900 | 4400 | 0 | 4300×1250×4500 |
|
|
≥5000 | 1130 | 5500 | 0 | 4600×1400×4600 |
|
|
≥6000 | 1350 | 6600 | 0 | 4600×1400×4900 |
- تصميم الأنبوب المزدوج (Dual-Tube Sheet) يستخدم في المسخن المسبق الخارجي، المكثف، ومبخر التأثير الأول، مع تقنيات توسيع الأنابيب واللحام الخارجي، لمنع التلوث المتبادل بين السوائل الخدمية ومياه العمليات.
- نظام فصل ثلاثي المراحل (Three-stage separation system) يشمل التبخر بطبقة رقيقة، الفصل بالجاذبية، والفصل بتدفق حلزوني دوار، لضمان إنتاج بخار نقي عالي الجودة.
- جميع الأجزاء الملامسة لمياه التغذية، مياه الحقن، والبخار النقي الثانوي مصنوعة من الفولاذ المقاوم للصدأ SS316L ، لضمان مقاومة التآكل والامتثال للمعايير الصحية الصيدلانية.
- تعزل المبخرات، والمسخنات، والمكثفات ببطانيات سيليكات الألمنيوم المضغوطة بالإبر، والتي توفر أداءً حراري عالي مع وزن منخفض وثبات أبعادي ممتاز.
- جميع الأسطح الداخلية والخارجية مصقولة كهربائياً للحصول على سطح أملس سهل التنظيف ومتوافق مع متطلبات الصناعات الدوائية.
- التصميم متعدد التأثير يعيد استخدام البخار الثانوي عبر التأثيرات المختلفة، مما يحقق كفاءة عالية في استهلاك الطاقة وتوفير كبير في استهلاك البخار. كلما زاد عدد التأثيرات، زادت الكفاءة وقل الاعتماد على مياه التبريد. لا تتطلب وحدات الستة تأثيرات مياه تبريد.
- تشكل بانحناءات مباشرة لتقليل اللحام، وفي حال الحاجة إلى اللحام، يتم استخدام لحام آلي محمي بالأرجون من جهة واحدة وتشكيل من الجهتين. تخضع اللحام لتلميع كهربائي لضمان جودة صحية فائقة.
- يتم تزويد كل وحدة بصور فحص بالمنظار للحام، ومخططات نقاط اللحام، وتقارير اختبارات الضغط، وسجلات التمرير، وكافة مستندات التصميم اللازمة للتحقق والتأهيل.
- نظام التحكم الآلي الكامل (HMI + PLC) بواجهة تشغيل سهلة الاستخدام وخيارات اتصال متعددة. يمكن ضبط ثلاث مستويات وصول على الأقل لإدارة صلاحيات المشغلين.
- مراقبة لحظية لدرجة الحرارة، التوصيلية، وتدفق المياه. مع إمكانية تسجيل البيانات إما إلكترونياً (بدون ورق) أو ورقياً، لحفظ وطباعة البارامترات الأساسية.
- يدعم التوقيعات الإلكترونية والسجلات الإلكترونية لإنشاء سجل تدقيق متكامل. تم تصميم نظام التحكم ليتوافق مع إرشادات GAMP 5 ومتطلبات 21 CFR Part 11.
