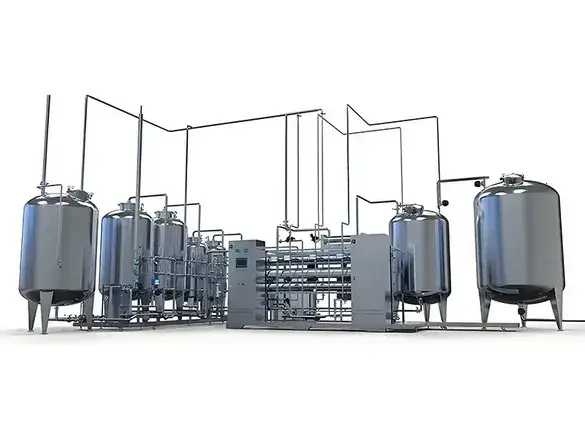

نظام إنتاج مياه الحقن (WFI)
مياه الحقن (WFI) هي مياه ذات درجة نقاء صيدلانية، تستوفي المتطلبات المحددة في دستور الأدوية المتعلق بهذه الصناعة.
- تضخ مياه التغذية المطابقة للمواصفات عبر مضخة متعددة المراحل وتدخل إلى المكثف، حيث تبدأ المرحلة الأولى من التبادل الحراري. بعد ذلك، تمر مياه التغذية عبر كل جهاز من أجهزة التسخين المسبق. في كل من المكثف وأجهزة التسخين المسبق، يتم تسخين مياه التغذية بواسطة البخار الثانوي، والمياه المقطرة، ومكثفات البخار الصناعي، مما يساعد في استعادة الحرارة الناتجة عن العملية وتحسين كفاءة استخدام الطاقة.

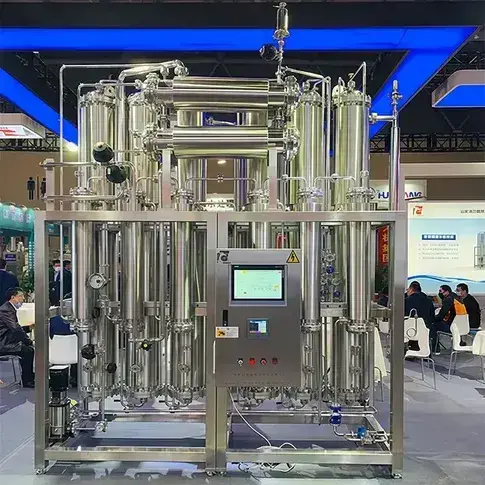

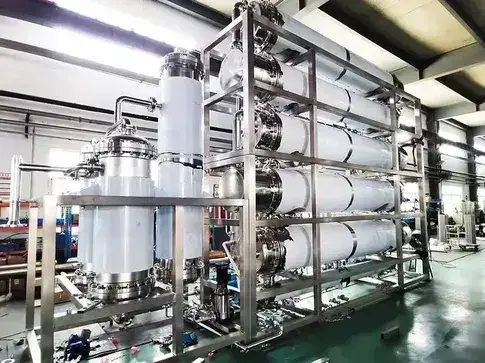

- بعد التسخين المسبق، تدخل مياه التغذية إلى موزع المياه في المبخر ذي التأثير الأول. حيث يتم رشها داخل أنابيب التسخين لتنساب على الجدران الداخلية للأنابيب على شكل غشاء رقيق. وتدعم عملية التبخير هذه -التي تعتمد على مبدأ الغشاء الساقط (falling-film) كفاءة انتقال الحرارة واستقرار توليد البخار.
- يدخل البخار الثانوي المحمل بقطرات الماء إلى جهاز فصل البخار عن الماء قادماً من الجزء السفلي لأنابيب التسخين. وبعد عملية الفصل، ينتقل البخار النقي إلى مرحلة التبخير التالية ليُستخدم كبخار تسخين، بينما تستمر مياه التغذية غير المتبخرة في الانتقال إلى المرحلة التالية. وتتكرر هذه العملية عبر نظام التبخير متعدد المراحل.
- يتم تجميع البخار النقي الناتج عن المرحلة الأخيرة مع المياه المكثفة من جميع المراحل السابقة (باستثناء المرحلة الأولى). وبعد التبريد وإزالة الغازات غير القابلة للتكثف، تصبح المياه المقطرة الناتجة صالحة للحقن (WFI). واعتماداً على الطراز، قد يشتمل النظام على جهاز للتصريف المستمر للغازات غير القابلة للتكثف.
- عند مخرج النظام، تستخدم تقنية المراقبة الفورية (أونلاين) للموصلية الكهربائية للتحقق من جودة المياه المنتجة. يتم توجيه المياه المقطرة المطابقة للمواصفات لاستخدامها كمياه للحقن (WFI)، بينما يتم تصريف المياه غير المطابقة؛ مما يساهم في حماية العمليات الصيدلانية اللاحقة وضمان موثوقية الرقابة على جودة المياه.
- تصنيع وتركيب المستحضرات الصيدلانية
- الأبحاث المخبرية واختبارات مراقبة الجودة
- تعقيم وتنظيف الأدوات والمعدات الطبية
- تطوير التقنيات الحيوية والعمليات التجريبية
- عمليات التعبئة والتغليف المعقمة
- صيانة أبراج التبريد وأنظمة التكييف (HVAC)
- أي عملية تتطلب مياه بدرجة نقاوة عالية
- الموصلية الكهربائية: لا تزيد عن 2 ميكروسيمنز لكل سم (μS/cm)
- المقاومة الكهربائية: لا تقل عن 0.5 ميجا أوم. سم (MΩ•cm)
- عدد الميكروبات: لا تزيد عن 10 وحدة تشكيل مستعمرة لكل 100 مل (10CFU/100ml)
- الإندوتوكسين (السموم البكتيرية الداخلية): لا تزيد عن 0.25 وحـدة ذيفـان لـكل ملليلتـر (EU/ml)
- محتوى المعادن الثقيلة: لا يزيد عن 0.5 ملي.جم/ لتر (μg/ml)
- الأمونيا: لا تزيد عن 0.3 ملي.جم/ لتر (μg/ml)
- الرقم الهيدروجيني (pH): من 6.5 إلى 8.5

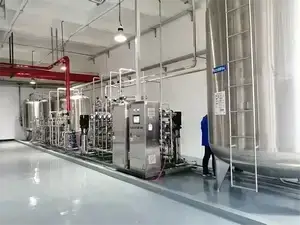

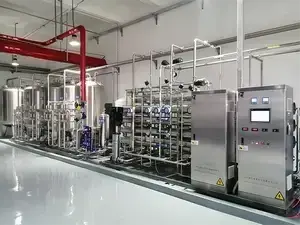

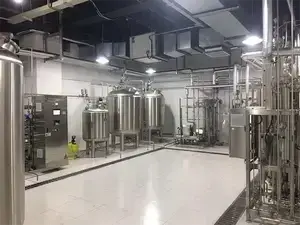

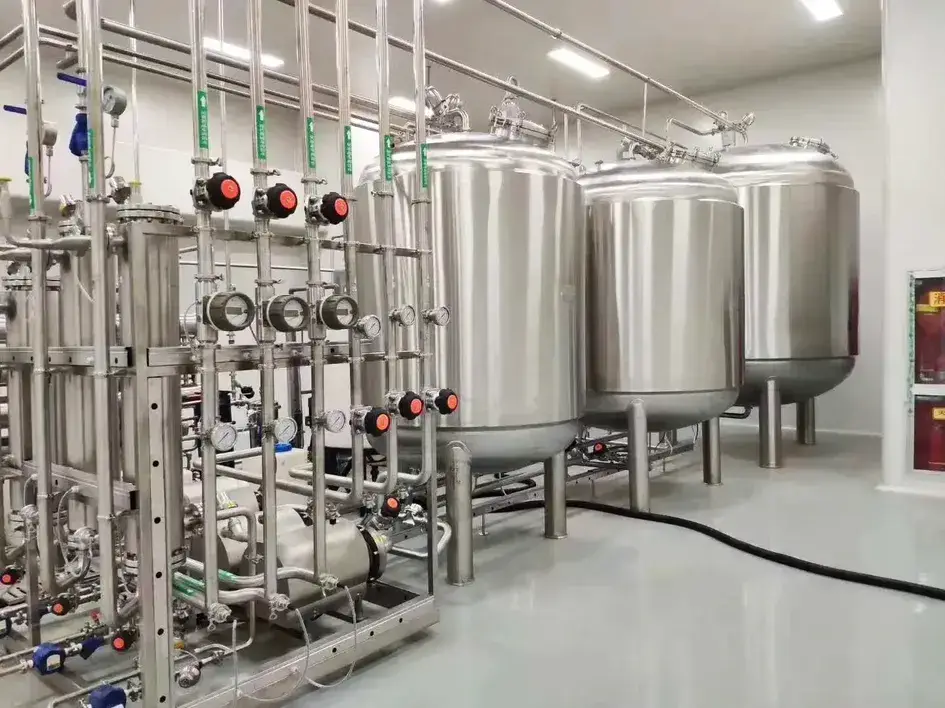

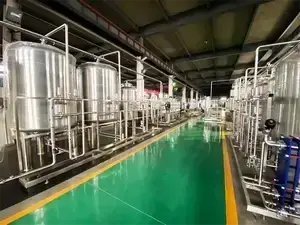

ملاحظة: يتم تصميم كل نظام توليد مياه نقية للأغراض الصيدلانية بشكل مخصص لتلبية متطلبات مواصفات المستخدم (URS) التي يقدمها العميل. جميع الصور ومقاطع الفيديو المعروضة مأخوذة من مشاريع فعلية نفذتها شركة WEMAC.
عندما تتجاوز الموصلية الكهربائية الحد المحدد مسبقاً، يقوم نظام المياه المنقاة بإعادة توجيه المياه إلى الخزان الوسيط للحفاظ على جودة المياه قبل دخولها إلى المرحلة التالية.
إذا ظلت الموصلية الكهربائية ضمن الحدود المقبولة، يتم تأخير إرسال المياه ثم تحويلها إلى خزان تخزين المياه المنقاة، مما يضمن ثبات الجودة دون نقل مبكر للمياه.
يتم استخدام المياه الناتجة من المرحلة الأولى للغسيل لتنظيف أغشية التناضح العكسي. ويعمل الخزان الوسيط كنقطة انطلاق وعودة لدورة الغسيل، مما يضمن كفاءة التنظيف والحفاظ على عمر الأغشية.
- تصميم لوح الأنابيب المزدوج: تعتمد كل من وحدة التسخين المسبق الخارجية، والمكثف، والمبخر ذي التأثير الأول هيكل يتكون من لوح أنابيب مزدوج. تساهم عملية توسيع لوح الأنابيب الداخلي واللحام الخارجي في منع التلوث المتبادل ودعم إنتاج مياه الحقن (WFI) وفقاً للمعايير الصحية.
- الفصل ثلاثي المراحل: يستخدم النظام تقنيات التبخير ذي الغشاء الساقط (falling‑film)، والفصل بالجاذبية، والفصل بالتدفق الحلزوني لإزالة قطرات الماء العالقة من البخار الثانوي، مما يساعد على تحسين نقاء البخار وجودة مياه الحقن (WFI).
- أجزاء ملامسة للمواد من الفولاذ المقاوم للصدأ (SS316L): صنعت جميع الأجزاء الملامسة لمياه التغذية، ومياه الحقن، والبخار النقي الثانوي من الفولاذ المقاوم للصدأ من نوع SS316L، مما يضمن مستويات نظافة تلبي المعايير الصيدلانية ومقاومة طويلة الأمد للتآكل.
- عزل حراري عالي الكفاءة: تستخدم وحدات التبخير والتسخين المسبق والمكثف عازلاً حرارياً من بطانيات سيليكات الألومنيوم المثقوبة بالإبر، والتي تتميز بخفة الوزن والاستقرار والكفاءة العالية في الحفاظ على الحرارة.
- أسطح مصقولة من الفولاذ المقاوم للصدأ: تخضع الأسطح الداخلية والخارجية لعملية صقل كيميائي كهربائي للحفاظ على نعومة الفولاذ المقاوم للصدأ وتحسين سهولة التنظيف. كما يمكن معالجة السطح الخارجي بالسفع الرملي وفقاً لمتطلبات المشروع.

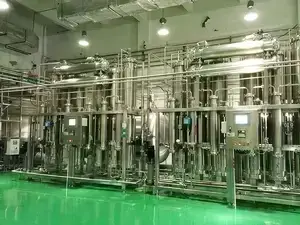

- تشغيل موفر للطاقة: يعاد استخدام البخار الثانوي تدريجياً عبر مراحل متعددة (تأثيرات متعددة)، مما يساعد على تحسين الاستفادة من البخار الصناعي وتقليل استهلاك الطاقة. ومع زيادة عدد المراحل، تزداد فعالية توفير الطاقة بشكل ملحوظ، بينما ينخفض استهلاك مياه التبريد بشكل كبير؛ حيث يستهلك جهاز التقطير خماسي المراحل كمية قليلة فقط من مياه التبريد، بينما لا يتطلب جهاز التقطير سداسي المراحل أي مياه تبريد.
- تقليل عمليات اللحام في الأنابيب: يتم ثني أنابيب الفولاذ المقاوم للصدأ مباشرةً كلما أمكن ذلك لتقليل نقاط اللحام، مما يساهم في تحسين التصميم الصحي وتقليل مخاطر التلوث.
- عملية لحام عالية الجودة: يمكن إجراء لحام الأنابيب والوصلات باستخدام اللحام الآلي المحمي بغاز الأرجون، مع تقنية اللحام من جانب واحد وتشكيل اللحام من الجانبين. وبعد اللحام، يساعد الصقل الكيميائي الكهربائي في تحسين جودة اللحام وسهولة التنظيف.
- دعم وثائق التحقق والاعتماد: يمكن توفير صور الفحص بالمنظار، ومخططات اللحام، وتقارير اختبار الضغط، وتقارير عمليات التخليل والتخميل، ووثائق تصميم النظام لدعم عمليات التحقق من المشروع ومراجعة الجودة.
- نظام التحكم الآلي: يعتمد النظام تقنية التحكم الآلي الكامل (HMI + PLC)، ويتميز بواجهة تشغيل بسيطة، وخيارات اتصال متعددة، وما لا يقل عن ثلاثة مستويات لصلاحيات المستخدم لضمان التشغيل المنضبط.
- المراقبة المباشرة: يمكن مراقبة الموصلية ودرجة الحرارة ومعدل التدفق وغيرها من المعايير الرئيسية بشكل فوري. كما يمكن اختيار جهاز تسجيل (سواء كان رقمياً بلا ورق أو ورقياً تقليدياً) لتسجيل وطباعة بيانات العملية الحيوية.
- إدارة البيانات بما يضمن الامتثال للمعايير: يمكن إعداد نظام التحكم ليدعم التوقيعات الإلكترونية، والسجلات الإلكترونية، ووظائف تتبع سجلات التدقيق، وذلك لتلبية متطلبات معايير GAMP 5 و21 CFR Part 11.
- تكوين مخصص للمشروع: يمكن تهيئة نظام إنتاج مياه الحقن (WFI) بما يتناسب مع طاقتك الإنتاجية، ومتطلبات جودة المياه، واحتياجات التحقق، وتخطيط مرافق الخدمات النظيفة. تواصل مع فريقنا لمناقشة الحل الأمثل لإنتاج مياه الحقن (WFI) بما يلائم منشأتك.
