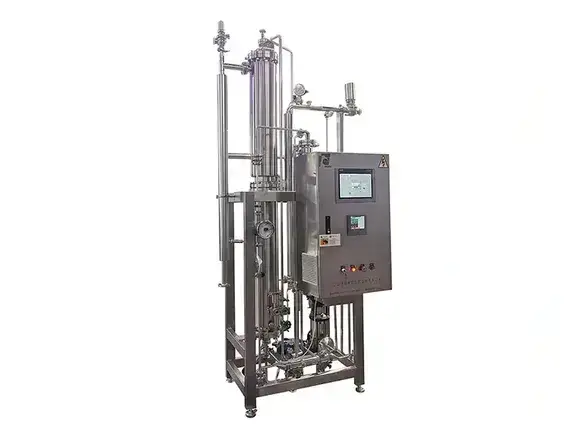

وحدة توليد البخار النقي
يلعب البخار النقي دور أساسي في تعقيم المعدات الطبية وخطوط الأنابيب المستخدمة في العمليات الإنتاجية وخزانات التخزين وخطوط الإنتاج. ويستخدم مولد البخار النقي (PSG) المياه المنقاة كمياه تغذية، والبخار الصناعي كمصدر للتسخين، لإنتاج بخار نقي يستخدم في عمليات التعقيم والتطهير في الصناعات الدوائية.
صممت سلسلة مولدات البخار النقي (PSG) من فئة CZQ لضمان إنتاج موثوق للبخار النقي، وذلك بالاعتماد على تقنيات استعادة الحرارة المهدرة، والتسخين المسبق المرحلي، والتبخير بنظام الغشاء الساقط (falling-film evaporation)، وفصل البخار عن الماء على ثلاث مراحل. وتلبي نواتج تكثيف البخار النقي متطلبات المياه المعدة للحقن (WFI) وفقاً لمعايير الأدوية الصينية (CP2020) والأمريكية (USP43) والأوروبية (EP10)، مما يساعد شركات الأدوية في الحفاظ على أنظمة مرافق نظيفة ومستقرة ومطابقة للمعايير.

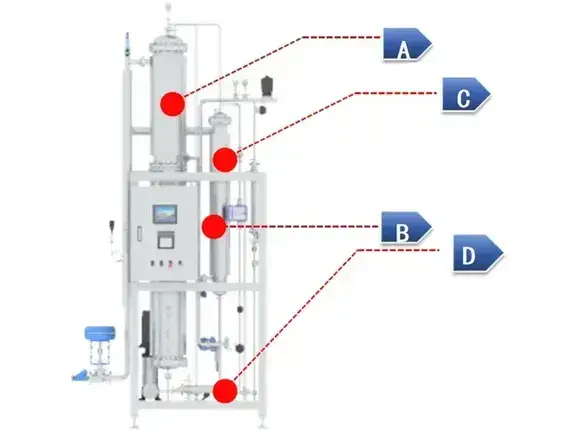

- تضخ مياه التغذية المطابقة للمواصفات بواسطة مضخة متعددة المراحل، ثم تدخل إلى مكثف خط الأنابيب، حيث تستغل الحرارة المهدرة في تسخين المياه مسبقاً. بعد ذلك، تمر مياه التغذية عبر المسخن المسبق الثاني ثم المسخن المسبق الأول، قبل دخول المبخر.
- داخل المبخر، توزع مياه التغذية على أنابيب التسخين وتتدفق على طول جدرانها في صورة غشاء رقيق. ويسخن البخار الصناعي المياه ويحولها إلى بخار، مولد بخار ثانوي يحتوي على قطرات من الماء.
- يدخل البخار الثانوي إلى جهاز فصل البخار عن الماء من الجزء السفلي لحجرة التبخير. ومن خلال التبخير بالغشاء الساقط، والفصل بالجاذبية، والفصل بالتدفق الحلزوني، تزال قطرات الماء للحصول على بخار فائق النقاء يستخدم في عمليات التعقيم والتطهير في الصناعات الدوائية.
(ضغط البخار الصناعي 0.3 ميجا باسكال)
| الموديل | الطاقة الإنتاجية (لتر/ساعة) | استهلاك البخار الصناعي (لتر/ساعة) | استهلاك مياه التغذية (لتر/ساعة) | الأبعاد (مم) |
| |
≥100 | 110 | 110 | 1200*800*2750 |
| |
≥200 | 220 | 220 | 1400*1000*3350 |
| |
≥300 | 330 | 330 | 1550*1100*3600 |
| |
≥400 | 440 | 440 | 1550*1100*4100 |
| |
≥500 | 550 | 550 | 1800*1315*3800 |
| |
≥750 | 825 | 825 | 1800*1315*4100 |
| |
≥1000 | 1100 | 1100 | 2000*1360*4500 |
| |
≥1500 | 1650 | 1650 | 2400*1510*4800 |
| |
≥2000 | 2200 | 2200 | 2400*1510*4900 |
| |
≥2000 | 3300 | 3300 | 2400*2100*4675 |
- تصميم مزدوج لصفائح الأنابيب: يمكن تصميم المبخر والفاصل بهيكل ذي صفائح أنابيب مزدوجة، مما يساعد على الحد من مخاطر التلوث التبادلي ودعم التصميم الصحي للنظام.
- الفصل ثلاثي المراحل: يجمع النظام بين التبخير بالغشاء الساقط، والفصل بالجاذبية، والفصل بالتدفق الحلزوني، للمساعدة على إزالة قطرات الماء وضمان ثبات جودة البخار النقي.
- أجزاء التلامس مصنوعة من الفولاذ المقاوم للصدأ SS316L: تصنع جميع الأجزاء الملامسة لمياه التغذية والبخار النقي ومكثفات البخار النقي من الفولاذ المقاوم للصدأ SS316L، بما يدعم المتطلبات الصحية في الإنتاج الدوائي.
- عزل حراري عالي الكفاءة: يعزل المبخر والمسخن المسبق والمكثف باستخدام بطانات عزل من ألياف سيليكات الألومنيوم المثقبة بالإبر، مما يساعد على تقليل الفقد الحراري وتحسين الاستقرار الحراري.
- أسطح من الفولاذ المقاوم للصدأ مصقولة: يمكن تلميع الأسطح الداخلية والخارجية كهروكيميائياً للحفاظ على نعومة أسطح الفولاذ المقاوم للصدأ، كما يمكن معالجة السطح الخارجي بالسفع الرملي.
- تشغيل موفر للطاقة: يشكل المبخر والفاصل هيكل مترابط واسع يساعد على الاستفادة المثلى من الحرارة. ويمكن للنظام الوصول سريع إلى أقصى طاقة إنتاجية انطلاق من وضع الاستعداد، كما يساعد التحكم في مستوى السائل والتسخين المسبق باستخدام المكثفات على خفض استهلاك الطاقة.

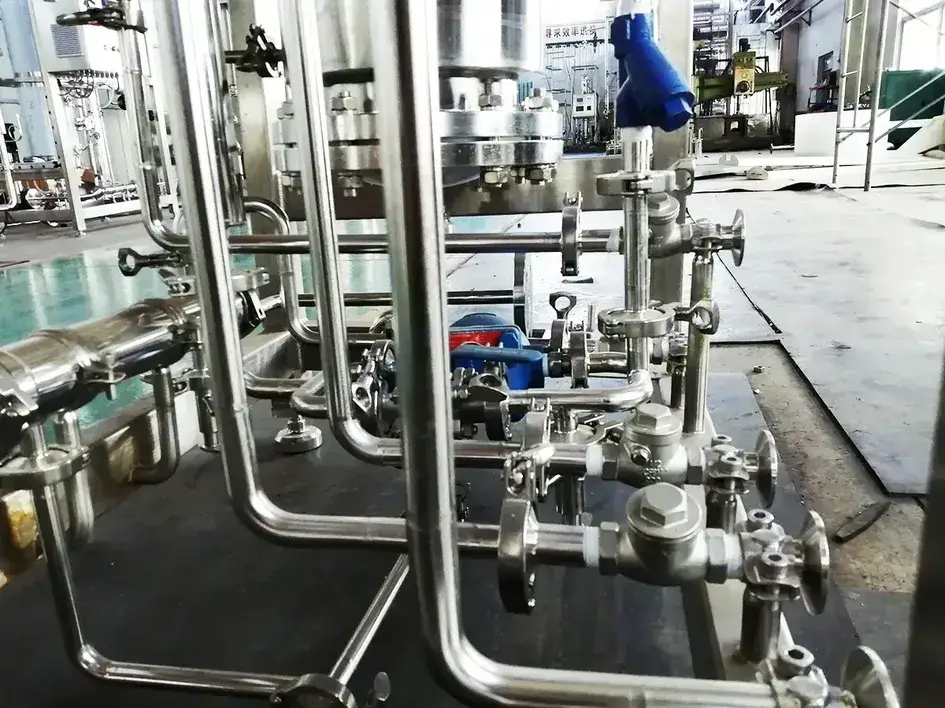

- تقليل أعمال اللحام: تثنى أنابيب الفولاذ المقاوم للصدأ مباشرة كلما أمكن، للحد من عدد نقاط اللحام، مما يساعد على تحسين التصميم الصحي وتعزيز الموثوقية على المدى الطويل.
- ضبط جودة اللحام: يمكن لحام الأنابيب والوصلات آليًا باستخدام الحماية بغاز الأرجون، يلي ذلك التلميع الكهروكيميائي، للمساعدة على ضمان جودة اللحامات وسهولة تنظيفها.
- دعم التحقق والتأهيل: يمكن توفير صور الفحص بالمنظار الداخلي، وخرائط اللحام، وتقارير اختبارات الضغط، وتقارير التخليل والتخميل، ووثائق تصميم النظام، لدعم عمليات التحقق والتأهيل الخاصة بالمشروع.
- التحكم الآلي: يدعم نظام التحكم القائم على واجهة الاستخدام (HMI) ووحدة التحكم المنطقية المبرمجة PLC التشغيل الآلي الكامل، مع واجهة سهلة الاستخدام، ووسائل اتصال متعددة، وثلاثة مستويات على الأقل من صلاحيات المستخدمين.
- المراقبة المباشرة أثناء التشغيل: يمكن مراقبة التوصيلية الكهربائية ودرجة الحرارة ومعدل التدفق وغيرها من البارامترات الرئيسية مباشرة أثناء التشغيل، مع إمكانية إضافة مسجلات بيانات ورقية أو إلكترونية دون ورق لتسجيل البيانات وطباعتها.
- إدارة البيانات وفق متطلبات الامتثال: يمكن تهيئة وظائف التوقيعات الإلكترونية والسجلات الإلكترونية ومسار التدقيق لدعم متطلباتGAMP 5 والجزء 11 من الباب 21 من اللوائح الفيدرالية الأمريكية (21 CFR Part 11).
- تهيئة النظام وفق متطلبات المشروع: يمكن تهيئة مولد البخار النقي (PSG) وفقاً لمتطلبات التعقيم، وتخطيط أنظمة المرافق النظيفة، ومتطلبات التحقق والتأهيل الخاصة بمنشأتكم. تواصلوا مع فريقنا لمناقشة حل مناسب لتوليد البخار النقي يلبي احتياجات منشأتكم.
